Cette série de machines de feuilles de papier servo-commandées est spécialisée pour le traitement des rouleaux géants de matériaux d'emballage à la taille requise, tels que le carton, le carton, le papier chromé, le papier laser, le papier kraft, papier d'impression, or, argent, papier d'aluminium, laminé.
Cette série de machines de coupe de papier semi-automatiques à commande servo est spécialisée dans la transformation de bobines mères de matériaux d'emballage aux dimensions requises, telles que carton, carton plat, papier chromo, papier laser, papier kraft, papier d'impression, papier doré, papier argenté, papier aluminium, papier plastifié, papier bond, couché mat, papier semi-brillant, papier transfert thermique, papier thermique direct, papier métallisé, papier carton, carton thermique, etc. Elle est largement utilisée dans le traitement du papier ainsi que dans l'impression et l'emballage.
Modèle de machine |
LY-H1400 |
LY-H1700 |
LY-H1900 |
Poids de référence du papier à couper |
50-500g/m2 |
50-500g/m2 |
50-500g/m2 |
|
Diamètre du papier (Peut être chargé en 1 rouleau, 2 rouleaux, 4 rouleaux) |
1 rouleau 1800mm |
1800mm |
1800mm |
2 rouleaux 1800mm |
1800mm |
1800mm |
|
4 rouleaux 1600mm |
1600mm |
1600mm |
|
Largeur du papier |
1400mm |
1700mm |
1900mm |
Puissance totale |
23KW |
25KW |
27KW |
Longueur de coupe |
400-1600mm |
400-1600mm |
400-1600mm |
Précision de coupe |
+/-0.2mm |
+/-0.2mm |
+/-0.2mm |
Vitesse de coupe maximale |
300 coupes/min |
300 coupes/min |
300 coupes/min |
Vitesse linéaire de coupe maximale |
300m/min |
300m/min |
300m/min |
Pression atmosphérique |
0.8MPa |
0.8MPa |
0.8MPa |
Alimentation électrique |
AC380V/220Vx50HZ |
AC380V/220Vx50HZ |
AC380V/220Vx50HZ |
Poids total |
9000kg |
10000kg |
12000kg |
Dimensions |
9m×3,9m×2,35m |
9m×4,2m×2,35m |
9m×4,4m×2,35m |
L'unité de déroulage automatique des bobines est équipée de supports de bobine hydrauliques sans mandrin, de deux pinces de serrage et d'un système de freinage, faciles à utiliser lors des manipulations de bobines ;
Adopte des roulements d'origine FAG importés ;
Adopte des vannes proportionnelles CKD (Japon) ;
Cette refendeuse-enrouleuse de bobines de papier adopte un servomoteur PHASE (Italie) pour contrôler la coupe à longueur constante ;
Elle adopte des variateurs de servomoteurs KEB (Allemagne) ;
Elle adopte une commande par automate Siemens, garantissant la stabilité des programmes et des circuits de commande de l'ensemble de l'équipement ainsi qu'un fonctionnement sans incident ;
Cette coupeuse de papier rotative automatique à entraînement par servomoteur adopte un corps en acier robuste de 45 mm pour assurer un fonctionnement fluide et une longue durée de vie ;
Cette coupeuse de bobines géantes à 4 rouleaux adopte des courroies de synchronisation EHRE (Suisse) ;
Cette refendeuse-enrouleuse pour papier en rouleau offre des capacités haute vitesse, pouvant atteindre 300 coupes/min ;
Le tapis transporteur adopte des bandes transporteuses Rapplon (Hollande) ;
Une fois le programme de la machine défini, le diamètre de la bobine ne nécessite plus de réglage, ce qui réduit l'effort manuel.

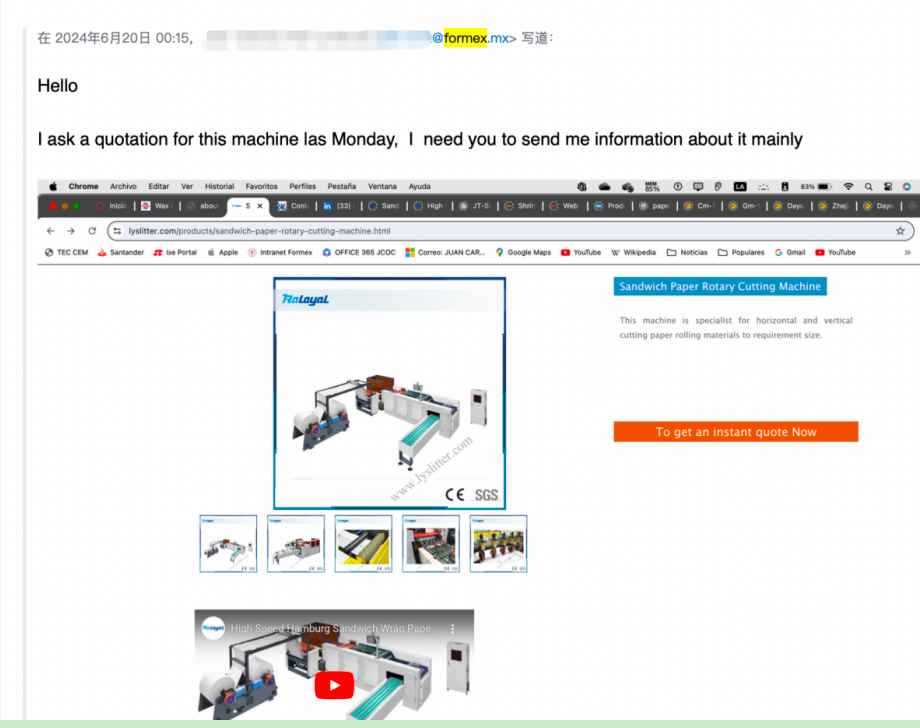

En juin 2024, nous avons reçu une demande de Juan de FORMEX Mexique, qui recherchait une machine de coupe rotative pour le papier d'emballage de hamburgers. Cet équipement devait être conçu pour couper horizontalement et verticalement des rouleaux de papier en formats de feuilles finies personnalisés.
(la photo de la machine est ci-dessus).
FORMEX : le premier groupe papetier/d'étiquettes au Mexique, jouissant également d'une grande influence sur le marché latino-américain, créé il y a 50 ans. Fabricant professionnel de papier d'emballage pour hamburgers, papier thermique, sacs en papier, formulaires continus, emballages d'étiquettes, etc.
Le même jour, j'ai répondu à son e-mail avec un dossier de solution complet.
Après seulement 10 minutes, j'ai reçu l'e-mail de suivi de Juan, qui montrait un intérêt clair tout en soulevant sa première préoccupation technique : cette coupeuse rotative à couteaux pouvait-elle traiter des rouleaux de papier pré-imprimés ?
Nous avons confirmé que la machine prend entièrement en charge les matériaux pré-imprimés et avons joint une vidéo de démonstration de coupe de papier pré-imprimé pour sa référence (vidéo ci-dessous).
Une remarque technique concernant le papier d'emballage pré-imprimé : la machine repose sur un capteur photoélectrique pour le suivi du repérage, elle ne peut donc traiter qu'un seul grand rouleau à la fois. Pour le papier vierge non imprimé, l'alimentation simultanée de plusieurs rouleaux est disponible en standard.

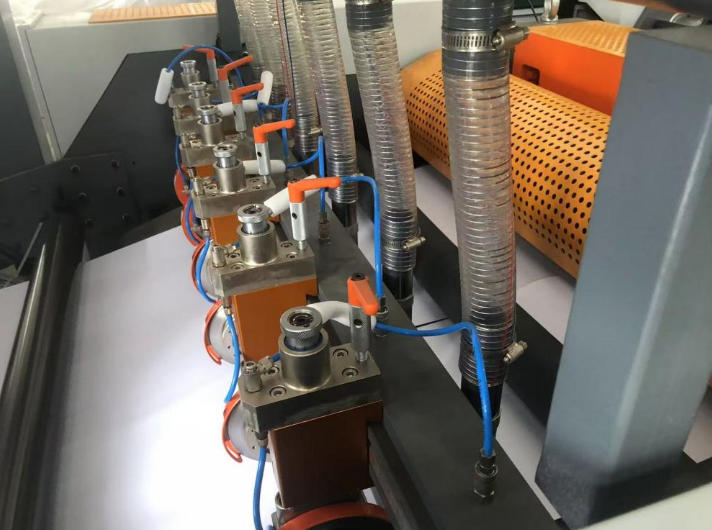

Juan a reconnu cette limitation et a posé une deuxième question : les couteaux de rainage longitudinaux peuvent-ils diviser un rouleau en quatre voies distinctes en un seul passage ?
La réponse est toujours : Oui. C'est une fonction standard de la coupeuse Raloyal.
Après cet e-mail de réponse, Juan n'a posé aucune autre question par e-mail, il y a eu un silence d'environ 6 jours.
Je suppose que Juan devait être très occupé et n'avait pas le temps de discuter.

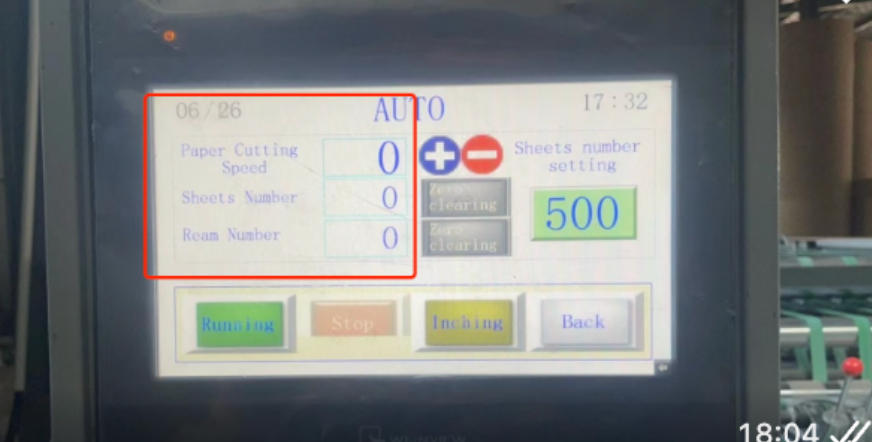

Le 29 juin 2024, j'ai envoyé une photo à Juan par e-mail.
La photo est ci-dessous :
J'ai dit à Juan que notre machine est très facile à utiliser, il suffit de saisir 3 valeurs de données sur cet écran.
Un mois s'est écoulé sans aucune réponse de Juan, ce qui nous a amenés à juger que son projet n'était pas une priorité urgente.
Pour renforcer notre crédibilité en matière de fabrication, nous avons partagé des photos sur site de notre coupeuse rotative de carton plat installée dans l'usine de production d'Arclad en Colombie, une marque que Juan connaissait.

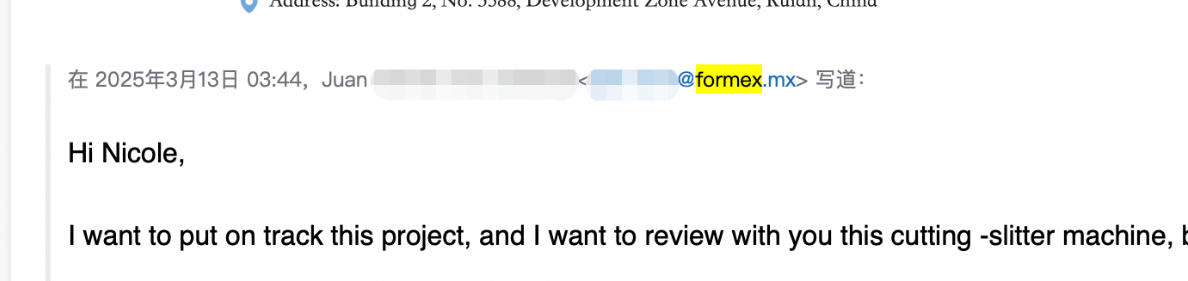

9 mois se sont écoulés, le 13 mars 2025, j'ai reçu un e-mail de Juan.
Il se souvenait encore de notre marque Raloyal et de moi.
Il m'a dit : « Je veux relancer ce projet et je souhaite revoir la machine de coupe ».
Et il avait 2 autres doutes :
1 : La machine de coupe peut-elle couper une marge de 5 mm ?

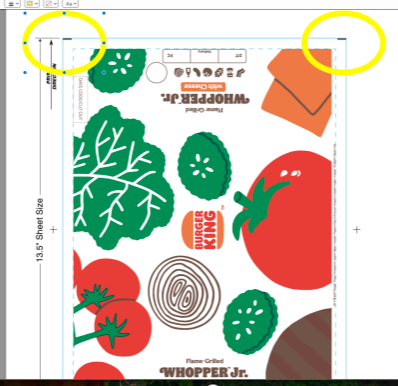

2 : Le capteur photoélectrique peut-il suivre la marque de repérage (comme sur la photo ci-dessous) ?
La réponse aux deux questions est : Oui. C'est une fonction standard de la machine.
Dans les échanges suivants, Juan m'a indiqué qu'ils souhaitaient également intégrer la machine de coupe en ligne avec la machine d'emballage pour atteindre une automatisation complète. Excellente idée !
Les usines de pointe recherchent une automatisation élevée. C'est la bonne stratégie, avec une perspective tournée vers l'avenir pour prendre des décisions.
C'est peut-être la raison pour laquelle leur entreprise peut être classée parmi les meilleures au monde.

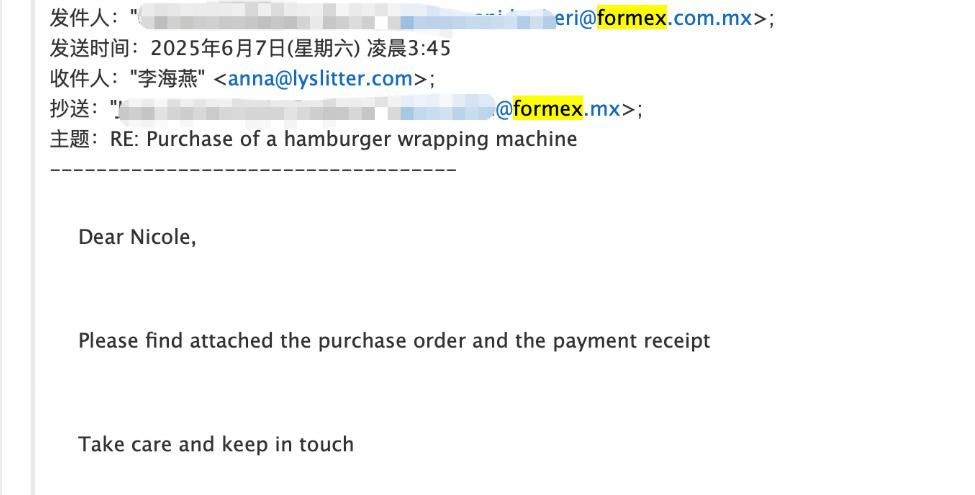

Après plusieurs séries d'échanges par e-mail pour confirmer divers détails, nous avons finalement confirmé la commande au cours de la première semaine de juin.
La machine a maintenant passé avec succès les essais de réception en usine (FAT) et a été livrée.
Nous prévoyons de rendre visite à FORMEX sur site l'année prochaine, pendant que nous participerons au salon LOUPE Mexique 2027.
Au plaisir de voir Juan et l'équipe FORMEX.
La mission de Raloyal est la suivante: créer et offrir de la valeur aux clients.
Donc, en tant qu'entreprise avec un fort sens des responsabilités.
Raloyla peut donner le commiment à cusotmer: nous fournissons non seulement une garantie d'un an, mais aussi un service à vie.
Le support comprenait: la configuration de la machine et le trainning et l'approvisionnement en pièces.
Pour la configuration de la machine, le client a 2 façons de choisir après avoir reçu la machine.
1: Raloyal fournit la vidéo d'opération de machine, le dessin, le manuel etc au client,
La plupart des clients ont bien appris l'opération via ces informations.
2 : Raloyal organise le service techincan à l'usine du client pour l'installation de la machine et l'entraînement.
Peu importe la manière dont le client choisit, nous pouvons également créer un groupe (conseillé: wechat ), qui mettra le service technican et les ventes, en plus, le PDG de la société sera également là. Ce qui signifie que lorsque l'opérateur a un doute ou une question pour l'opération, il peut laisser un message au groupe, notre technicien de service le répondra dès qu'il le verra.
En passant, nous téléchargeons également la vidéo d'opération de la machine dans le webiste, le chemin du lien est:
https://www.lyslitter.com/engineering/slitter-machine-operation-video/
Pour la fourniture de pièces, Raloyal promisie nous fournirons au client les pièces de machine (machine de Raloyal) pour la durée de vie, ce qui signifie que chaque fois que vous avez besoin de pièce, nous sommes ici.
Et fournissez la pièce au prix coûtant.
Raloyal, votre fidèle partenaire.
